10KV外线工程解决方案

作者:国电天力      发布时间:2017-06-02

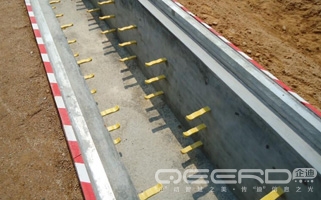

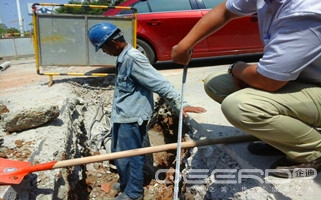

外线电缆施工(下图)

外线电缆施工外线电缆施工

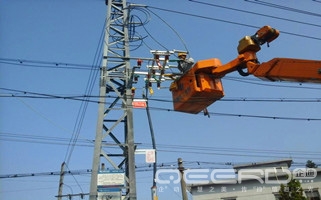

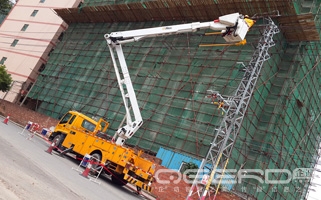

带电接火(下图)

 带电接火带电接火

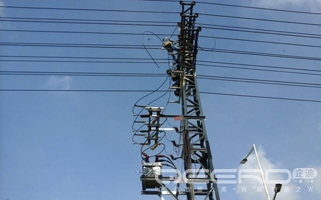

刀闸安装(下图)

 刀闸安装刀闸安装

外线工程简介:

输电和配电线路工程的总称。发电厂生产的电能,经升压站将电压升高后,将其传输到远距离的变电所的线路称为输电线路;电能在变电所或配电所降低电压后,将其输送、分配到工厂或建筑物内各用户的线路,称为配电线路。

外线工程分类:

外线工程包括外线电缆施工,外线铁塔工程等。

外线施工重点:

配电线路采用10千伏及以下电压。1千伏以下称为低压配电线路,1千伏及以上称为高压配电线路。输电线路和高压配电线路一般采用三相三线制,低压配电线路则采用三相四线制或单相两线制。

外线工程中所用的主要电工材料和元件有:导线、架空地线(即避雷线)、绝缘子和金具、杆塔、基础、接地装置等。通常要求导线具有导电性能好、机械强度高、耐腐蚀、重量轻等特点。一般采用铝绞线或钢心铝绞线。避雷线用于35千伏及以上输电线路中,以减少雷击事故,一般采用钢绞线。绝缘子用来固定导线并起电绝缘作用,常用的有针式、蝶式、悬式三种,此外还有新发展的瓷横担绝缘子。金具是用来固定导线和避雷线的金属附件,有些则用以消除导线和避雷线的震动。杆塔是支撑构件,多采用钢筋混凝土部件,在超高压线路中,则采用铁塔。基础是杆塔地下固定用结构。接地装置用来散泄雷击电流和工频故障电流,起到防雷和保证人身安全的作用。

外线工程目前多是架空线路。随着城市高层建筑的增多,电缆配电线路也日趋增多。电缆线路的外线工程包括电缆本体、电缆地下敷设工程。外线工程受地形、地质条件的影响很大,因此选择合理的路径是非常重要的。
